Översikt

Två skydd, hög partition, liten storlek, enkel installation.

Elektricitetsnät - elnät (japansk typ), elnät - generator (typ F) behövs, automatiskt och manuellt kompatibelt.

Underspänning, överspänning, avbrott, överbelastning, kortslutningsskydd, med brand fjärrgränssnitt, kommunikationsgränssnitt, fullt funktionellt.

Ett och delat val.

Körparameterna justerbara, LCD-skärmen visar hela kinesiska menyn.

Nominell spänning 400V, nominell ström 10A-1250A.

Betydelsen av modellen

Användning och miljö

KGQ2Y-serien intelligent självförsäkrande dubbel strömomvandlingsbrytare (nedan kallad brytare) är lämplig för växelström 50Hz, nominell arbetsspänning 400V, nominell arbetsström 16A-2000A. Används i nödströmssystemet för tvåvägs strömförsörjning mellan vanlig strömförsörjning (N) och reservströmförsörjning (R) och omvandling mellan varandra (kan också inställas manuellt) och brytare som styrkretsar för kontroll, signal, inlåsning och andra ändamål. Denna produkt har en specifik kommunikationsport i vissa modeller, som kan uppnå fjärrstyrning, så att användaren kan uppnå obevaktad omvandling. Lämpligt för bostadsområden, militära anläggningar, sjukhus, köpcentrum och flygplatser.

Prestanda egenskaper

KGQ2Y-serien dubbel strömförsörjning automatisk omvandlingsbrytare har en perfekt detektion, skyddsfunktion, den använder höghastighets enkel inbäddad mikroprocessor som huvudchip, detektera strömförsörjningen i realtid för att säkerställa tillförlitlig drift av strömförsörjningssystemet.

Med mekanisk interlock och elektrisk interlock dubbel skyddsfunktion för att förhindra att två kretsbrytare stängs samtidigt.

2, har "manuell kontroll", "självständig återupptagning", "vanlig strömförsörjning", "reservströmförsörjning", "avstängning av ström", "självständig inte självständig återupptagning" 6 kontrollerande driftsmetoder.

3, har låg spänning, överspänning, brist på likvärdig skyddsfunktion för att förhindra fel strömförsörjning till last.

Alarm eller indikationsfunktion med strömbrist, avbrytare och andra fel.

5, har en funktion för att förhindra sekundär sammankoppling av lås: (dvs. lastesidan kortslutning, överbelastning, automatisk stängning av strömavbrytaren (avkoppling) kan inte stängas automatiskt själv).

6, med driftsparametrar (underspänningsvärde, överspänningsvärde, slottfördröjningsvärde, = slottfördröjningsvärde) justerbar, LCD visar samtidigt tvåfassspänning; Helt kinesisk meny, lätt för användare i realtid.

Med brandgränssnitt, i nödsituationer, så länge anslutning till brandkontroll DC24V (kontrollspänningen väljs av användaren), kommer denna kontroller omedelbart in-kontroll kontakt snabbt att skära av den relevanta kretsen.

Med RS485, RS232C seriell kommunikation gränssnitt, tillämpa MODEBUS kommunikation regler.

Huvudtekniska parametrar

Elektrisk nivå: CB-nivå (det vill säga att brytarens huvudkontakt kan ansluta splittrad kortslutningsström och vara utrustad med strömavkopplare);

Användningskategori: AC-33B (Typisk användning: motorbelastning, motstånd och mindre än 30% av glödlampans belastning).

Nominell arbetsspänning: ledningsspänning ~ 400V,

Nominell frekvens: 50Hz;

Underspänningsskydd integrerat intervallvärde: 150V-180V justerbar; Avskillnad 1V, fabriksinställda värden 150V.

Normalt värde för återställning av underspänning: underspänningsvärde + 25V.

Överspänningsskydd: 240V-280V justerbar; Skillnaden är 1V, tillverkningsvärdet är 280V.

Normalt överspänningsvärde: överspänningsvärdet - 10V.

Delningstid: 1,2 ~ 60s justerbar; Skillnaden är 1s, fabriksinställningen är 1,2s (1,2s visar 12, 60s visar 600).

Sluttfördröjningstid: 1,2 ~ 60s justerbar, graderingsskillnad 1s, fabriksinställda värden 1,2s (1,2s visar 12, 60s visar 600).

Starttid för generator: 10s.

Spänningsmätaren visar noggrannhet: 2,5 nivå.

Obs: Underspänningsvärden, överspänningsvärden och varje fasförsörjningsspänning visas som spänningen mellan fasen och den neutrala linjen.

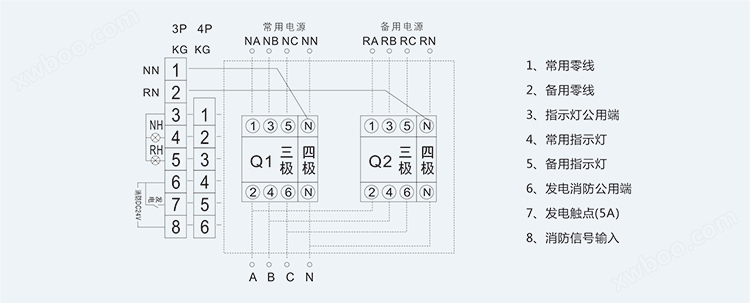

Intelligent kabeldiagram

Installationsstorlek

Styrningsmonteringsöppningsstorlek: 85 x 105

Obs: LCD-skärmen är självupprepad (självupprepad), självupprepad är inte självupprepad (inte självupprepad), och "SF01" kan inte ändras (dubbeltid).
